Bujes de alivio de tensión Original Heyco®, paso recto para cables redondos, para orificios de montaje de .375″ (9.5 mm) a .500″ (12.7 mm)

Número de parte y especificación

COMPATIBLE CON ESTOS CABLES				DIMENSIONES DEL PANEL						NO. DE PARTE	DESC.	DIMENSIONES DE LA PIEZA		Tapón para orificio de montaje
Tipo UL	AWG/Conductores	Tamaño aproximado		A Diámetro del orificio de montaje		B Para evitar rotación		Grosor final del panel*		Negro		C Longitud del cuerpo		Tapón para orificio de montaje
Tipo UL	AWG/Conductores	in.	mm.	in.	mm.	in.	mm.	in.	mm.	Negro		in.	mm.	NO. DE PARTE
AWM	12/1	.125-.187	3.2-4.8	.375	9.5	.330	8.4	.062	1.6	1060	SR 2M-1	.406	10.3	2617
SV & SVT	18/2	.220-.245	5.6-6.2	.500	12.7	.450	11.4	.062	1.6	1157	SR 5MN-3	.438	11.1	2491
Igual al SR 5MN-3 anterior, excepto –––––––––––––––––––––––––––––––––––––>								.100	2.5	1140	SR 5M-3	.438	11.1	2491
Para cable interlock personalizado, no UR		.250	6.4	.560	14.2	.730	18.5	.125	3.2	1487	SR 30-1A**	.672	17.1	consulta con Heyco
Para cable interlock personalizado, no UR		.265	6.7	.560	14.2	.730	18.5	.125	3.2	1490	SR 30-1B**	.672	17.1	consulta con Heyco
SV & SVT	18/2	.250	6.4	.500	12.7	.450	11.4	.062	1.6	1150	SR 5N-4	.438	11.1	2491
SV & SVT	18/3	.255	6.5	.500- .515	12.7- 13.1
HPD	18/2	.270	6.9	.500	12.7
HPD	16/2	.290	7.4	.500- .515	12.7- 13.1
SJT	18/2	.300	7.6	.531	13.5
Igual al SR 5N-4 anterior, excepto –––––––––––––––––––––––––––––––––––––>								.100	2.5	1147	SR 5P-4	.438	11.1	2491
								.156	4.0	1154	SR 5L-1	.438	11.1	consulta con Heyco
SV & SVT	18/2	.255	6.5	.500	12.7	.450	11.4	.100	2.5	1137	SR 5P3-4	.438	11.1	2491
SV & SVT	18/3	.270	6.9
HPD	16/2	.290	7.4
SJ, SJT & SJO	18/2	.300	7.6	.500	12.7	.465	11.8	.090	2.3	1184	SR 6W-1	.438	11.1	2491
SPT-3	16/2	.300	7.6	.500	12.7	.465	11.8	.090	2.3	1184	SR 6W-1	.438	11.1	2491

Color estándar negro. Consulta con Heyco para otros colores. *Grosor máximo del panel. La pieza cuenta con holgura adicional. Consulta con Heyco para tu grosor final de panel personalizado. **Usar orificio de montaje alargado.

Características

Protege la integridad de tus productos eléctricos/electrónicos al absorber las fuerzas de tracción, empuje y torsión que pueden ejercerse sobre el cable flexible de alimentación.
Ancla, aísla y protege de forma segura el cable en los puntos de entrada al panel.
Tamaños de la serie SR 2 a la serie SR 6 para diámetros de orificio de montaje de .375″ (9.5 mm) a .500″ (12.7 mm).
Los tapones correspondientes para orificios de montaje pueden utilizarse para cubrir orificios vacíos o sin uso, permitiendo un solo diseño de panel para múltiples aplicaciones.

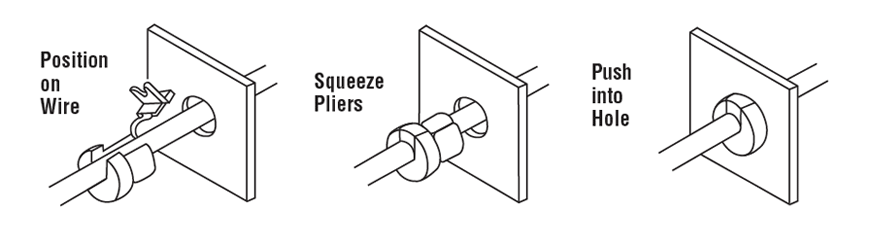

Para herramientas de ensamblaje SR, haz clic aquí.
FPara punzones de orificios de montaje tipo Doble D, haz clic aquí.

Especificaciones rápidas

Material		Nylon 6/6
Certificaciones		Reconocido bajo el Programa de Componentes de Underwriters’ Laboratories, archivo E15331
Certificaciones		Certificado por la Canadian Standards Association, archivo 8919
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-.04°F (-18°C) a 221°F (105°C)
