Buje de alivio de tensión Romex® a presión Heyco®

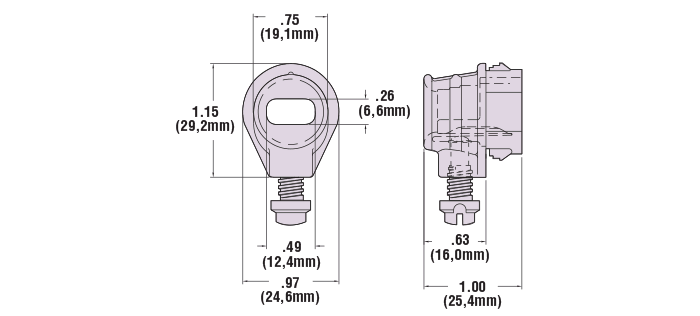

Número de parte y especificación

COMPATIBLE CON ESTOS CABLES				DIMENSIONES DEL PANEL						NO. DE PARTE	DESCRIPCIÓN	TIPO DE TORNILLO
Tipo Romex	AWG/Conductores	Tamaño aproximado		A Diámetro del orificio de montaje		B Para evitar rotación		Grosor del panel		Negro
Tipo Romex	AWG/Conductores	in.	mm.	in.	mm.	in.	mm.	in.	mm.	Negro
NM-B	14/2, 14/3, 12/2, 12/3, 10/2	hasta .250 x .400	hasta 6.4 x 10.2	.875	22.2	.770	19.6	.062	1.6	1726	USR-401	nylon
NM-B	14/2, 14/3, 12/2, 12/3, 10/2	hasta .250 x .400	hasta 6.4 x 10.2	.875	22.2	.770	19.6	.125	3.2	1726	USR-401	nylon

Color estándar negro. Consulta con Heyco para otros colores. *Para Romex® y otros cables planos.

Características

El modelo USR 400 se adapta a la gama más amplia de tamaños de cable.
El modelo USR 401 se adapta a la gama más amplia de tamaños de Romex® y otros cables planos.
El tornillo cautivo presiona la aleta de sujeción contra el cable.
El tornillo cautivo cumple con los requisitos europeos típicos en los que el dispositivo de alivio de tensión debe permanecer sujeto al panel durante la extracción o reemplazo del cable.
Los modelos USR 400 y 401 de nylon cumplen con:
– Publicación IEC #335
– CEE #10 y #11
Instalación sencilla: la presión de los dedos fija el buje en orificios de .875″ (22.2 mm) de diámetro en paneles de hasta .125″ (3.2 mm) de grosor.
Nervaduras de refuerzo para mayor resistencia.
El contorno tipo boca acampanada, con radio de 1.5 veces el diámetro del orificio de salida, elimina la necesidad de un protector de cable adicional.
Protegen los cables contra fuerzas de tracción, empuje, torsión y flexión.
Conectores Romex herméticos Heyco-Tite.
Para punzones de orificios de montaje tipo Doble D, haz clic aquí.

Material		Nylon 6/6
Certificaciones		Reconocido archivo E15331 para cables tipo SPT redondos y planos
		Listado bajo Underwriters’ Laboratories, archivo E103540
		Certificado por la Canadian Standards Association, archivo 81067
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-.04°F (-18°C) a 221°F (105°C)
