Tapones para orificios de montaje de bujes de alivio de tensión Heyco®

Número de parte y especificación

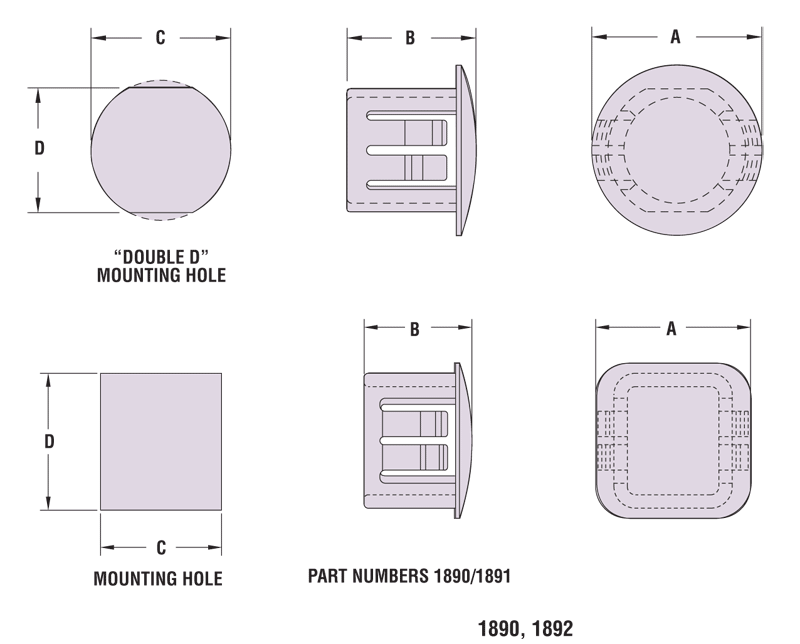

DIMENSIONES DEL PANEL						NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA
Grosor máximo		C Diámetro del orificio de montaje		D Para evitar rotación		Negro		A Diámetro de la cabeza		B Altura total
in.	mm.	in.	mm.	in.	mm.	Negro		in.	mm.	in.	mm.
Para bujes de alivio de tensión para orificios de montaje tipo Doble D
.125	3.2	.375	9.5	.345	8.8	2617	DP 375*	.468	11.9	.406	10.3
		.437	11.1	.390	9.9	2488	DD 437-390	.531	13.5
		.500	12.7	.445	11.3	2491	DD 500-445	.554	14.7
.125	3.2	.562	14.3	.530	13.5	2494	DD 562-530	.656	16.7	.406	10.3
		.625	15.9	.550	14.0	2497	DD 625-550	.728	18.5
		.750	19.1	.625	15.9	2503	DD 750-625	.921	23.4
.125	3.2	.875	22.2	.770	19.5	2509	DD 875-770	1.016	25.8	.453	11.5
.125	3.2	1.109	28.2	1.000	25.4	2717	DD 1109-1000	1.218	30.9	.453	11.5
.125	3.2	2.000	50.8	1.875	47.6	2959	DD 2000-1875	2.170	55.1	.478	12.1
Para bujes de alivio de tensión Lockit serie ST para orificios de montaje rectangulares**
.099	2.5	.512	13.0	.453	11.5	1890†	RP 115-130	.580	14.7	.403	10.2
.157	4.0	.690	17.5	.690	17.5	1892	RP 175-175	.830	21.1	.470	11.9

Color estándar negro. Consulta con Heyco para otros colores. *Durante la instalación, los dedos de sujeción del DP 375 deben alinearse con las caras planas del orificio de montaje. **Los pasos de los dedos de sujeción de los tapones rectangulares coinciden con los de los bujes de alivio de tensión ST Lockit correspondientes. †El número de parte 1890 no cuenta con certificación CSA.

Características

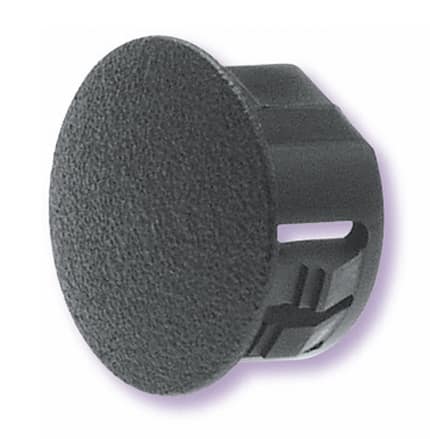

Cierran orificios de montaje de bujes de alivio de tensión no utilizados o orificios tipo Doble D troquelados o moldeados con dos caras planas opuestas.
La cabeza convexa con acabado mate se afina hacia un borde delgado.
Instalación rápida y sencilla.
Se fijan firmemente en paneles de hasta .157″ (4.0 mm) de grosor.
Utiliza nuestros tapones rectangulares #1890 y #1892 para cubrir orificios cuadrados de montaje Lockit™ que no se utilicen.
Grosor aproximado de la cabeza: .063″ (1.6 mm). El grosor puede variar.
Para punzones de orificios de montaje tipo Double D, haz clic aquí.

Especificaciones rápidas

Material		Nylon 6/6
Certificaciones		Reconocido bajo el Programa de Componentes de Underwriters’ Laboratories, archivo E51579
Certificaciones		Certificado por la Canadian Standards Association, archivo 8919
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-40°F (-40°C) a 221°F (105°C)
