Conectores para caja de zinc fundido a presión Heyco®

Número de parte y especificación

TAMAÑO COMERCIAL	DIÁMETRO NOMINAL DEL ORIFICIO DE MONTAJE		COMPATIBLE CON ESTOS CABLES*			NO. DE PARTE	DESCRIPCIÓN	DIMENSIONES DE LA PIEZA
			Conduit metálico flexible	Blindado ***	Con cubierta no metálica			A				B ongitud total
								Cable mínimo		Cable máximo		B ongitud total
	in.	mm.						in.	mm.	in.	mm.	in.	mm.

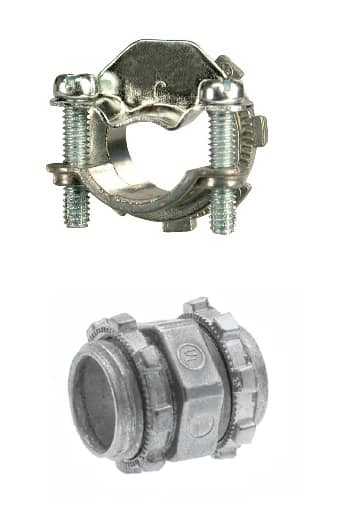

Conector tipo abrazadera
3/8**	.875	22.2	-	14/2, 14/3,	14/2,	3043	751 aka Romex^® Connector	.18	4.6	.64	16.3	.81	20.6
				12/2, 12/3,	12/2,
				10/2, 10/3	12/3
Conectores en ángulo de 90°
3/8**	.875	22.2	3/8	14/2, 14/3,	-	3030	561	.45	11.4	.63	16.0	1.81	46.0
				14/4, 12/2,
				12/3, 12/4,
				10/2, 8/1,
				6/1, 4/1
1/2	.875	22.2	1/2	8/2	-	3031	563	.65	16.5	.97	24.6	2.05	52.1
Conectores combinados
3/8**	.875	22.2	3/8	14/2, 14/3,	14/2, 14/3, 12/2, 12/3	3029	551	.35	9.0	.43	11.0	.79	20.0
				14/4, 12/2,		3040	551 Sin contratuerca
				12/3, 12/4		3040	551 Sin contratuerca
Conector para caja
1/2	.875	22.2	n/a	n/a	n/a	9840	SP1	.40	10.2	1.12	28.4	.31	7.9

*Calibre/conductores, excepto FMC. **K.O. de 1/2˝. ***No cuenta con certificación UL para cable blindado.

Características

El No. de parte 3043 (751) es comúnmente conocido como conector Romex®.

También es compatible con MC corrugado de .510″ (13.0 mm) de diámetro y MC liso de .345″ (8.8 mm) a .525″ (13.3 mm) de diámetro.
Cumple con DFARS.
Conectores Romex herméticos Heyco.

No. de parte 9840

Material		Zamak 3
Certificaciones		Listado bajo Underwriters’ Laboratories, archivo E103541
Certificaciones		Certificado por la Canadian Standards Association, archivo 88539
