Tapones de ventilación roscados herméticos HEYClean™

Número de parte y especificación

Haz clic aquí para flujo de aire y clasificación IP

ROSCA	NO. DE PARTE		DESCRIPCIÓN	DIMENSIONES DE LA PIEZA				VOLUMEN DE FLUJO CALCULADO LPM @ 13.5 psi

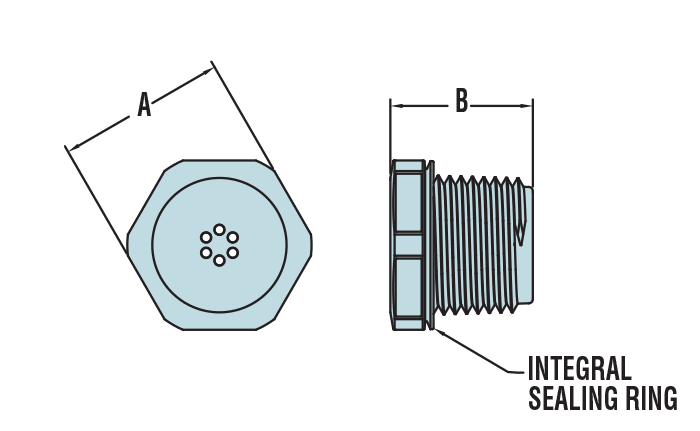

Tipo/Tamaño	Negro	Gris		A Caras para llave		B Longitud total
Tipo/Tamaño	Negro	Gris		in.	mm.	in.	mm.
NPT
NPT 1/4	3544VB	3544V	LTTVP NPT 1/4	.63	16.0	.66	16.8	0.341
NPT 3/8	3545VB	3545V	LTTVP NPT 3/8	.83	21.0	.69	17.5	0.341
NPT 1/2	3546VB	3546V	LTTVP NPT 1/2	.98	24.9	.81	20.6	0.668
NPT 3/4	3547VB*	3547V*	LTTVP NPT 3/4	1.29	32.8	.86	21.8	0.668
PG - Especificaciones de rosca PG
Pg 7	3574VB	3574V	LTTVP Pg 7	.63	16.0	.53	13.5	0.341
Pg 9	3575VB	3575V	LTTVP Pg 9	.83	21.0	.53	13.5	0.341
Pg 13.5	3576VB	3576V	LTTVP Pg 13.5	.98	24.9	.62	15.8	0.668
Pg 21	3401VB	3401V	LTTVP Pg 21	1.29	32.8	.76	19.3	0.668
Métrica
M12	3582VB	3582V	LTTVP M12	.63	16.0	.53	13.5	0.341
M16	3583VB	3583V	LTTVP M16	.83	21.0	.53	13.5	0.341
M20	3584VB	3584V	LTTVP M20	.98	24.9	.62	15.8	0.668

Color estándar negro. Consulta con Heyco para otros colores. * Solo con clasificación IP65.

Características

El anillo de sellado integral garantiza un sellado superior en el orificio de montaje en todo momento; clasificación IP65, IP67 e IP68.
Permiten el paso de aire para la igualación de presión, al mismo tiempo que evitan la entrada de humedad, manteniendo la hermeticidad.
Clasificados por UL para aplicaciones tipo NEMA 3R, 4 y 4X.
La membrana del filtro es hidrofóbica y oleofóbica, y evita la entrada de humedad y contaminación por partículas en gabinetes electrónicos.
El sello compensador de presión evita la acumulación de presión dentro de gabinetes electrónicos debido a los ciclos de temperatura ambiental.
Instalación rápida y sencilla en orificios roscados (LTTVP) y orificios de paso (LTSV).
El sello de membrana está soldado por ultrasonido al cuerpo de nylon.
Opción de menor costo en comparación con tapones metálicos o de acero.
Grosor aproximado de la cabeza: .21″ (5.3 mm). El grosor puede variar.
Cabeza hexagonal para instalación con llave (solo LTTVP).
Nylon 6/6 eléctricamente no conductor.
Instalación rápida y sencilla a presión en orificios de paso.
Todos los tamaños y tipos cuentan con 6 (seis) orificios de ventilación.
Tapones a presión para aplicaciones en paneles y gabinetes.
Opción de menor costo en comparación con tapones de latón o acero.
Se ajustan a presión en un rango de grosores de panel de hasta .125″ (3.2 mm) sin herramientas (solo LTSV).

Material		Cuerpos de nylon 6/6 con filtro de copolímero acrílico
Certificaciones		Reconocido bajo el Programa de Componentes de Underwriters’ Laboratories, archivo E330194 conforme a requisitos de Canadá y EE. UU.
Clasificación de inflamabilidad		94V-2
Rango de temperatura		-40°F (-40°C) a 221°F (105°C)
Clasificación IP		IP 65/67/68
