Conectores glándula herméticos Heyco®-Tite paso recto, rosca métrica

Número de parte y especificación

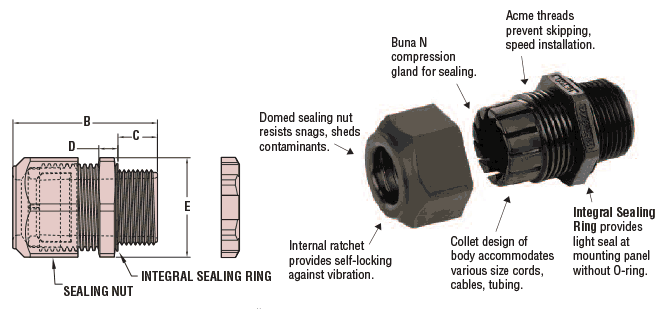

RANGO DE DIÁMETRO DE CABLE				NO. DE PARTE				DESCRIPCIÓN	DIMENSIONES DE LA PIEZA
				Con tuerca de nylon*		Sin tuerca			A Diámetro del orificio de paso		B Longitud total máxima		C Longitud de rosca		D		E
															Tuerca para llave
Mínimo		Máximo													Grosor		Cara plana
in.	mm.	in.	mm.	Negro	Gris	Negro	Gris		in.	mm.	in.	mm.	in.	mm.	in.	mm.	in.	mm.
.065	1.7	.210	5.3	M4330	M4331	M4362	M4363	RLTCG M12	.473	12.0	1.16	29.5	.32	8.1	.21	5.3	.63	16.0
.115	2.9	.250	6.4	M4332	M4333	M4364	M4365	LTCG M12	.473	12.0	1.16	29.5	.32	8.1	.21	5.3	.63	16.0
.065	1.7	.230	5.8	M4334	M4335	M4366	M4367	RLTCG M16	.630	16.0	1.25	31.8	.32	8.1	.21	5.3	.82	20.8
.105	2.7	.315	8.0	M4336	M4337	M4368	M4369	LTCG M16	.630	16.0	1.25	31.8	.32	8.1	.21	5.3	.82	20.8
.095	2.4	.290	7.4	M4338	M4339	M4370	M4371	RLTCG M20	.787	20.0	1.53	38.9	.41	10.4	.21	5.3	.98	24.9
.170	4.3	.450	11.4	M4340	M4341	M4372	M4373	LTCG M20	.787	20.0	1.53	38.9	.41	10.4	.21	5.3	.98	24.9
.180	4.6	.400	10.2	M3196	M3197	M4358	M4359	RLTCG LL M20	.787	20.0	1.65	41.9	.41	10.4	.25	6.4	1.06	26.9
.260	6.6	.545	13.8	M3198	M3199	M4360	M4361	LTCG LL M20	.787	20.0	1.65	41.9	.41	10.4	.25	6.4	1.06	26.9
.250	6.4	.490	12.4	M4342	M4343	M4374	M4375	RLTCG M25	.985	25.0	1.89	48.0	.52	13.2	.25	6.4	1.30	33.0
.435	11.0	.705	17.9	M4344	M4345	M4376	M4377	LTCG M25	.985	25.0	1.89	48.0	.52	13.2	.25	6.4	1.30	33.0
.490	12.4	.785	19.9	M4346	M4347	M4378	M4379	RLTCG M32	1.260	32.0	2.23	56.6	.57	14.5	.30	7.6	1.73	43.9
.590	15.0	1.000	25.4	M4348	M4349	M4380	M4381	LTCG M32	1.260	32.0	2.23	56.6	.57	14.5	.30	7.6	1.73	43.9
.787	20.0	1.020	25.9	M4350	M4351	M4382	M4383	RLTCG M40	1.575	40.0	2.39	60.7	.47	11.9	.30	7.6	2.05	52.7
.875	22.2	1.260	32.0	M4352	M4353	M4384	M4385	LTCG M40	1.575	40.0	2.39	60.7	.47	11.9	.30	7.6	2.05	52.7
1.000	25.4	1.240	31.5	M3302	M3303	-	-	RLTCG M50	1.970	50.0	2.50	63.5	.48	12.2	.36	9.1	2.46	62.5
1.230	31.2	1.560	39.6	M3300	M3301	-	-	LTCG M50	1.970	50.0	2.50	63.5	.48	12.2	.36	9.1	2.46	62.5
1.160	29.5	1.350	34.3	M3306	M3307	-	-	RLTCG M63	2.480	63.0	2.63	66.7	.50	12.7	.42	10.7	2.73	69.3
1.450	36.8	1.730	43.9	M3304	M3305	-	-	LTCG M63	2.480	63.0	2.63	66.7	.50	12.7	.42	10.7	2.73	69.3

Colores estándar negro y gris. * Las contratuercas de nylon se envían sin ensamblar.

Características

El anillo de sellado integral garantiza un sellado superior en el orificio de montaje, ya sea de paso o roscado, en todo momento.
El rango más amplio de diámetros de cable aprobados. Los rangos de cable indicados corresponden al rango máximo de sellado IP68. Consulta a Heyco para rangos de cable aprobados por UL 514B.
Clasificación IP 68.
Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P.
El diseño de trinquete del conjunto de la tuerca de sellado proporciona una protección superior contra vibraciones y garantiza una sujeción firme del cable.
Las roscas Acme en el cuerpo evitan el deslizamiento y aceleran la instalación.
La construcción totalmente de nylon con sello de Buna N resiste agua salada, ácidos débiles, gasolina, alcohol, aceite, grasa y solventes comunes. (Esta característica no es evaluada por UL.)
El nylon negro es un material clasificado f1 y estabilizado térmicamente.
Los conectores glándula negros y grises están aprobados por UL para uso en exteriores.
Disponibles en múltiples tamaños para diámetros de cable flexible desde .065″ (1.7 mm) hasta 1.730″ (44.0 mm).
Se recomienda utilizar el conector glándula con el diámetro máximo más pequeño que se ajuste a la aplicación.
Incluye contratuercas de nylon sin ensamblar.
Para ver los tapones roscados herméticos Heyco, haz clic aquí.
Consulta a Heyco para conectores glándula moldeados en otros colores.

Especificaciones rápidas

Material		Nylon 6/6 con sello de Buna N o TPE
Certificaciones		Listado bajo Underwriters’ Laboratories archivo E51579
		Reconocido bajo el programa de componentes de Underwriters’ Laboratories archivo E51579
		Certificado por Canadian Standards Association archivo 93876C Aprobado para aplicaciones NEMA 4, 4X, 6 y 6P
		Marca de licencia #40010390
		Conforme a la Directiva de Bajo Voltaje de la CE 73/23/EEC
Clasificación de inflamabilidad		94V-2
Rango de temperatura		Estático -40°F (-40°C) a 239°F (115°C)
Rango de temperatura		Dinámico -4°F (-20°C) a 212°F (100°C)
Clasificación IP		IP 68 (70 PSI, 5 BAR)
